設備適用缸筒，活塞類，法蘭等環縫的自動焊接。因此要求焊槍能走出焊縫軌跡，焊縫成型美觀，均勻一致。同時能保證焊接規范的穩定性和較寬的可調性，焊機操作靈活，簡便，性能可靠。通過該設備焊接的工件，既能提高勞動生產率、改善工人的工作環境，又能提高產品質量的穩定性、可靠性，是化生產的理想設備。

工件裝卡采用軸管中心孔三爪氣動卡盤定位，尾座氣動頂緊方式；工件回轉采用步進電機調速、恒轉矩輸出，速度平穩；機頭橫向和縱向電機采用伺服電機驅動，使用螺旋焊接范圍寬，速度平穩；尾座沿縱向可調，可適應多品種焊接。焊接實施等功能均由控制盒的按鈕實現，操作簡單，便捷，操作采用人機界面可進行參數的更改，參數的修改可通過觸摸式按鍵，方便及時的輸入；該焊接專機以松下可編程序控制器為核心組成自動焊接控制系統，自動化程度高，提高工作效率，減少焊接變形。

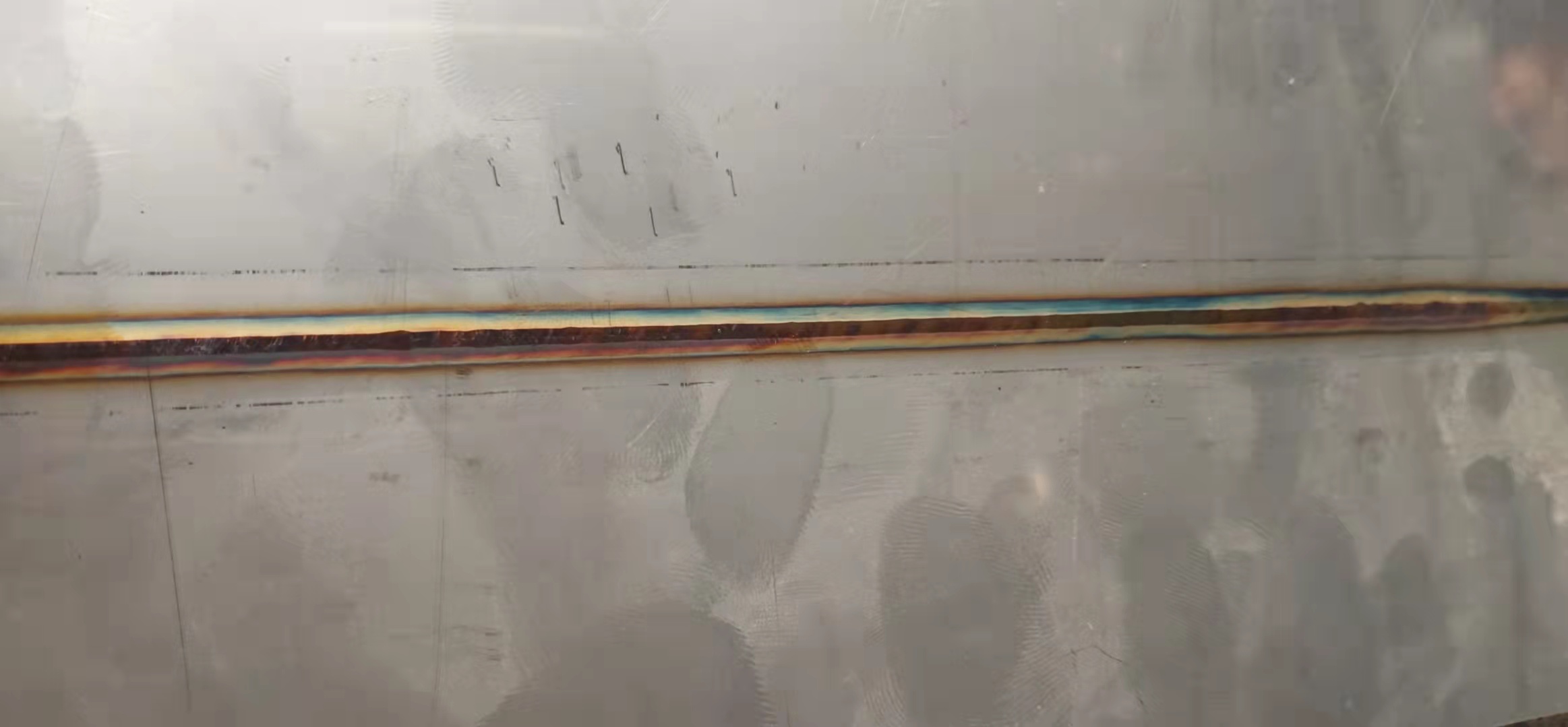

工件上料，定位，焊槍成一定角度可上下、左右和角度調整，工件旋轉, 焊槍縱向行走，成型美觀，焊接質量好。

采用單焊槍，單電源，提高工作效率，減少焊接變形。

采用日本松下PLC系統控制整機，自動化程度高。

焊接參數如：焊接速度，焊接角度，焊縫位置，起弧延時，熄弧延時，送絲延時，提前停絲等均可通過觸摸式人機界面輸入，并可存儲和調用，方便使用。

管線防護：移動管線安裝在防護拖鏈內，外形美觀、耐用。

參數名稱項目參數值

焊槍橫向行走行程 6000mm

移動速度 0-100mm/s

焊槍豎直向行走行程 600mm

移動速度 0-3000mm/min

工件旋轉行走行程范圍無限回轉

移動速度 0-10rpm
